1、FR-D700變頻器主回路接線圖如下圖

2、主回路端子說明

三菱FR-D700變頻器的操作面板及使用

1、變頻器操作面板如下圖

2、操作面板各按鍵功能

按鈕 / 旋鈕	功能	備注
PU/EXT 鍵	切換 PU / 外部操作模式	使用外部操作模式（用另外連接的頻率設定旋鈕和啟動信號運行）時，請按下此鍵，使 EXT 顯示為點亮狀態
RUN 鍵	運行指令正轉	反轉用 (Pr.40) 設定
STOP/RESET 鍵	進行運行的停止，報警的復位	-
SET 鍵	確定各設定	-
MODE 鍵	模式切換	切換各設定
設定用旋鈕	變更頻率設定、參數的設定值	-

3、操作面板單位表示及運行狀態表示見下表

說明	指示燈顯示	備注
RUN 顯示	運行時點亮 / 閃爍	亮燈：正在運行中 慢閃爍 (1.4 秒循環)：反轉運行中 快閃爍 (0.2 秒循環)：非運行中
MON 顯示	監視器顯示	監視模式時亮燈
PRM 顯示	參數設定模式顯示	參數設置模式時亮燈
PU 顯示	PU 操作模式時亮燈	計算機連接運行模式時，為慢閃爍
EXT 顯示	外部操作模式時亮燈	計算機連接運行模式時，為慢閃爍
NET 顯示	網絡運行模式時亮燈	-
監視用 LED 顯示	顯示頻率、參數序號等	-

4、基本功能參數一覽表注意：只有當Pr.160“擴展功能顯示選擇”的設定值設定為“0”時，變頻器的擴展功能參數才有效。

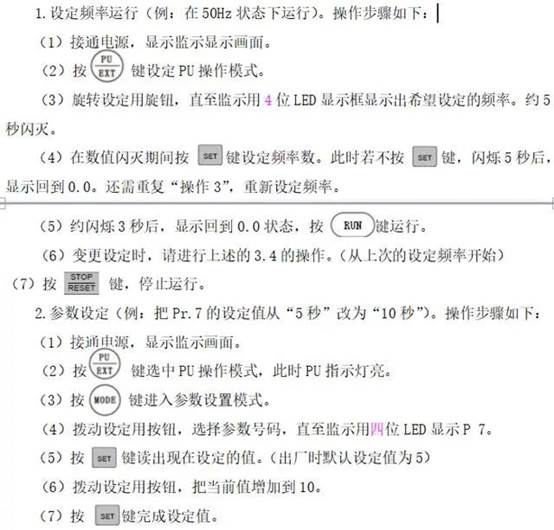

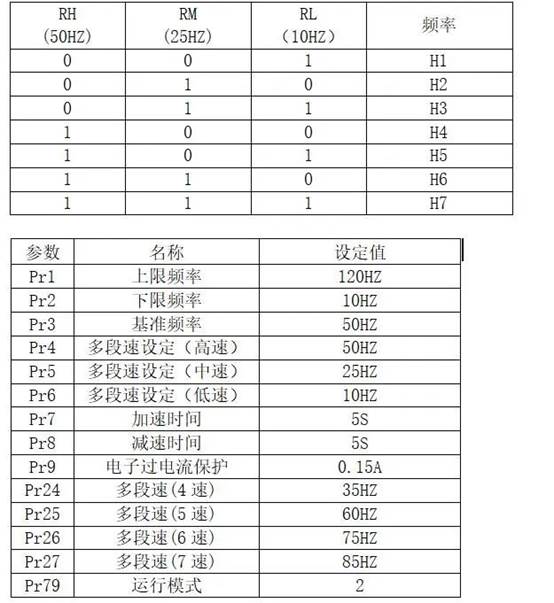

四、設置步驟五、多段速設置參數多段速輸出編碼表
